Débitmètres Ultrasoniques

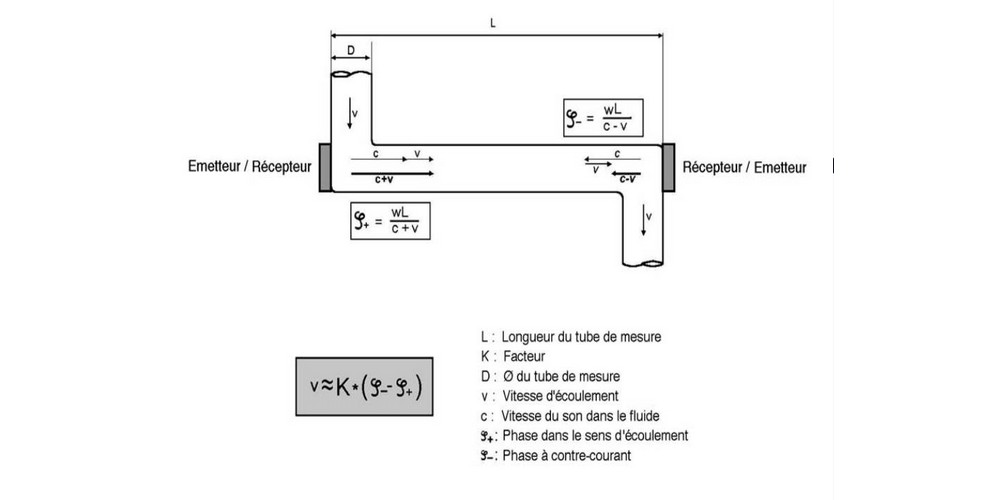

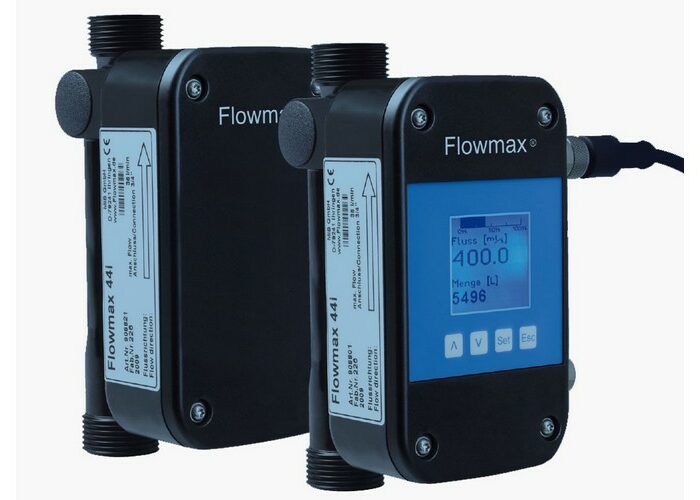

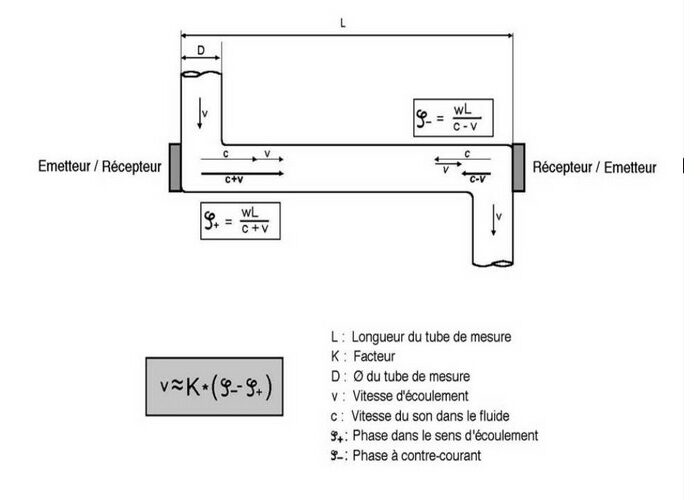

Le débitmètre ultrasonique Flowmax 44i est basé sur le principe de mesure par différence de phase entre une onde émise par un émetteur et un récepteur ultrasoniques dans un fluide circulant. Le décalage de phase entre l’onde émise dans le sens du fluide et celle émise dans le sens opposé est directement proportionnel au débit. Le Flowmax 44i est un débitmètre destiné à la mesure de liquide conducteur ou non-conducteur. Il est approprié à la mesure d’eau, d’eau déminéralisée, lotions, cosmétiques, liquides alimentaires, produits toxiques et agressifs, acides ou alcalins etc…

Caractéristiques :

• Sans contact avec le liquide
• Pas de pièce d’usure
• Très bonne répétabilité (<0.5%)
• Compact et précis (+-1%)
• Débits : 0.3 à 240l/mn
• Pression : jusqu’à 16 bars
• Alimentation : 24vdc
• Sorties : 4-20mA et impulsions
• Fonction dosage
• Détection tube vide

Grâce à la technologie ultrasonique adoptée sur cet appareil, le Flowmax® 54i permet la mesure de liquide conducteur ou non conducteur. Les gammes de débits s’étendent de 5 à 900l/mn en quatre dimensions : DN25, DN32, DN40 et DN50. Aucune pièce en mouvement, un design étudié et épuré pour qu’il n’y ait qu’un minimum d’espace creux dans le tube du passage du fluide. Toutes les pièces en contact avec le fluide sont en PE-HD. Ce débitmètre est particulièrement adapté à la mesure de fluides tels que : l’eau, déminéralisée, lotions de soins, les liquides cosmétiques et alimentaires, les fluides acides ou alcalins.

Caractéristiques :

• Sans contact avec le fluide
• Pas de pièce en mouvement
• Précision : +-2 % de lecture en standard, +-1% en option
• Répétabilité : <=0.5%
• Gamme : 5 à 900 l/mn
• Pression : 10 bars max.
• Fonction dosage et détection de tube vide.

Les débitmètres de la série Flowmax® sont des débitmètres destinés à la mesure de débit de liquide. Le Flowmax® est particulièrement adapté aux processus dynamiques dans les conduites fermées avec automatisation.

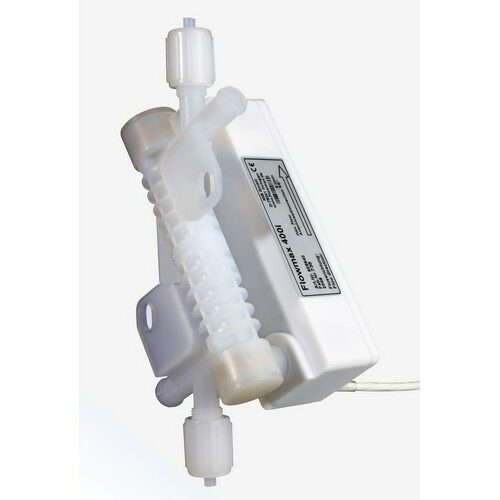

Le Flowmax® 400i n’a pas de pièces mobiles et est sans usure. Il est basé sur la technologie ultrasonique.

Toutes les parties ayant des contacts avec le milieu sont en PFA (téflon). Par conséquent le Flowmax® 400i peut être utilisé dans les milieux très alcalins, toxiques et / ou agressifs comme les acides et les bases concentrés.

Les processus de nettoyage type CIP ou SIP sont possibles. Le résultat de la mesure est fourni sur une sortie impulsionnelle et une sortie de courant (4-20mA) programmable. Tous les paramètres du débitmètre sont configurables individuellement avec le logiciel PC FlowSoft® et un convertisseur « USBtoRS485 ». La surveillance embarquée de présence de gaz avec détection de tube vide est disponible sous forme d’alarme.

Les raccords process du Flowmax® 400i sont sans joint et utilisent la technologie de vissage type flare ou NPT.

Caractéristiques :

• Précision : 1% +-3 mm/s
• Diamètres : DN7 3/8 »(0,5-100 ml/s – 0,03-6 l/min)
  DN10 1/2 » (5-400 ml/s – 0,3-24 l/min)
• DN15 3/4 » (15-1000 ml/s – 0,9-60 l/min)
• DN20 1 » (20-2000 ml/s – 1,2-120 l/min)
• Connection hydraulique : Flare ou NPT
• Connection électrique : prise M12 : 5 ou 8 pôles ou câble Teflon 10 contacts.
